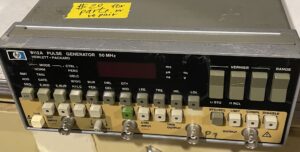

50 MHz脉冲发生器的建造与岩石一样强。它几乎全是金属。该装置完全拆卸，并从系统和板级别看。本文的预约：当我在2024年访问MIT Swapfest时，我发现了一个8112a HP生成器50 MHz。它的价格为20美元，将其带回家并拆除。该乐器是1987年左右在1987年左右聚集在德国联邦共和国，这是强大的测试设备的一个经典例子。这就是里面的东西。图1。在交换上购买的脉冲发生器正在出售用于维修或零件。由于设备几乎完全由金属制成，因此8112a的分解是一个挑战和冒险的风险。我发现的唯一可移动的塑料件是按钮和开关，连接点火按钮和CA点火开关的手臂以及隐藏一些螺钉的条带。杯子是所有螺钉所必需的。因为？内部结构完全由金属制成。这并不令人惊讶唱8112a很重。变压器仅重1,750克。当我卸下交换节的8112a并将其放在架子上时，我对设备背面的重量感到惊讶。图2。卸下塑料条并露出将斜角固定到盒子的螺钉。如图1的标签所示，用于零件或维修。我尝试喂养设备，但没有启动。好消息是没有烟。打开住房后，您会明白为什么仪器尚未开始。如您所见，我不是第一个发现盖子的人。在尝试了几种打开住房的方法之后，我发现塑料条在前挡板后面。显示一些用螺丝刀排出的螺钉，以确保前面板对上盖板的混淆（图2）。现在我可以看到内部。图3。它由三个板组成：一个主板，一个控制板和一个处理器板。卸下前面板以查看三个板。图3显示了电路板：MOT储板（下图），控制板（中心）和处理器板。 ［（上）显示了。在视频中，您将访问这些董事会。继续阅读以获取更多信息。图4。上盖的下表面（L）提供了基本电源源电路（R）的调整位置。卸下上盖后，底部有一个标记，这表明主板上设备电源电路的调整位置。图4显示了主板内部的相应（右）和覆盖名称。显然，测试设备是为服务能力而设计的。工作/服务手册包括板设计，电路图，零件，零件列表，校准说明和服务说明。 Keysight不为过时的设备提供服务手册，但当然可以在线提供。如视频和下面的描述中所述，微处理器板与手动设计不同。处理器委员会的下一部分解释原因。基板图5。主板包括电源和脉冲电路。能源电路包括电源变压器，电压调节器，功率晶体管和散热器。主板包括电源和脉冲电路。图5显示了占据变压器背面的电源，二极管桥，线性调节器和功率晶体管，如右图所示。两个IC，带有小散热器芒果形状和斜坡。这些必须连接到板下方的三个插槽，并包括一个周期发电机，一个延迟发生器和一个宽发电机。有人淘汰了他们。显然，我不是首先打开此案。根据该计划，丢失的零件是相同的。图6显示了缺少的三个IC框图。图6。主板上三个缺少同步IC的框图。有人来过这里。可见电缆连接脉冲建模电路（最终信号处理阶段）到前面板连接器。图6中的上电缆用于激活输入，下部电缆用于激活输出。中心线是±20 V的控制输入。其他电路包括激活水平电路和输出放大器水平的验证。自动输出放大器外部控制无法控制的参考电路电源供应表面图7。主板的CA进料部分的底漆计划显示了变压器，CA进料插头和进料开关。查看电源，图7显示了一个电源变压器，CA进料开关和开关上方的三个二极管桥之一。 CA进料输入连接器位于照片的右上角。图8。散热器冷却电路的电压调节器和功率晶体管。图8向下移动电路板。 （无形的）变压器在大型冷凝器上方。散热器旋转，揭示了两行之一：调节器和一个功率r晶体管。两个监管机构将出现正确。右端的调节器为+15 V，而向左移动的调节器为+23 V调节器。负电压调节器位于Pizarra的另一侧。监管机构的HP件数字使用国家半导体徽标（现为德克萨斯州的乐器）。再次向左移动，看到两个电源晶体管。达灵顿结合了每种形式的输出阶段。右侧的晶体管（调节器旁边）是NPN 2N5191（由摩托罗拉标记）。左侧是PNP 2N5194，它也是摩托罗拉（后来的Freescale，现在是NXP）。图9。控制板包含六个产生脉冲的AD7522。信号调节电路可以调整增加/跌落和振幅时间。控制板（图9）位于图3中所示的板堆栈的中心。控制板使用处理器板数据生成输出脉冲。然后将脉搏发送到主板以进行信号调理，然后将其发送到外部w奥尔德。该板包括以下电路：DIR TIME CIDICEDECODER时间范围解码器ADC和DAC参考电路字节补偿和DAC DAC DAC参数控制板的核，该板为六个D/10位D/A转换器（DAC）。图9显示了带有模拟设备徽标的HP件编号。服务手册中的示意图将其识别为AD7522。在这六个DAC中，两个单位电流源和动作，周期控制，脉冲宽度控制，延迟控制。像其他两个董事会一样，控制板包括大约74LS家庭逻辑（1975年由飞利浦和现在的NXP收购）。特征成分是D型的Flip-Flop 74LS273八进制D。控制板包括22个饰面电位仪。它允许工厂和常规服务技术人员到连接到DAC的OP-SAM电路，生成当前源并控制输出振幅。我想知道它必须校准HP 8112A的模拟电路需要多长时间。 t他服务手册描述了调整过程。图10。处理器板包括8位MC6802处理器，RAM，ROM和GPIB电路。图10显示了处理器及其Motorola MC6802 8位微处理器（标记为HP件编号1820-2099）。另一个40 -pin IC（右边的右）是GPIB控制器。由于HP发明了HPIB（GPIB/IEEE 488），因此IC控制器有望成为HP组件。该方案本身以1820-2219标记，但我们称其为HPIB644。这是事情变得有趣的地方。我发现主板和服务手册之间有区别。考虑到板上边缘的五个ROM IC。右边的四个是TMS2532，一个EPROM 32K。左侧是日立HN462532，它也是32K EPROM，总ROM容量为160 kb。该服务手册用于更大的ROM能力来显示该计划和后板的设计。示意图显示了五个被单个256 kb取代的设备EPROM在图11中突出显示。左上角的RAM IC仍然是HM6116，即2048个单词x 8位高速（当时）静态RAM。图11。该图中的此图中突出显示了服务手册中的ROM，然后用单个256 KB ROM替换了处理器板中显示的五个32 KB ROM IC。保留连接板的优点包括数据地址和总线，一个解码器和74LS系列的逻辑门。它还包括一个食物部分和一个用于RAM IC的电池。该牌匾还使用了配置为比较器的多个AMP OP LM324，并且使用梯形电阻来生成重新启动到主处理器的迹象。晶体管控制 +5V的RAM +5V的供应。处理器的盘子还设有一个Intersil屏幕控制器，可驱动前面板屏幕。 LM324四频道操作放大器仍在孔软件包中可用。他们展示了惠普如何建造可实现的可维护和可维护的测试设备，从而产生长期的测试PULSE，就像它与HP8112A分解一样。抗性金属设计适用于耐药包装。今天的材料肯定占主导地位。能源消耗肯定低于1980年代。今天，除非接受开关电源的噪音，否则我们将找不到线性电源。当它改变能量时，功率变压器变得更小，更轻，少于1,750克。此外，较小，更有效的食物来源会产生较少的热量，并变得更小，更轻。至于电路，现在可以在单个ASIC或FPGA中执行所有逻辑，说法和解码。当前的设备使用USB和以太网连接，因此不需要GPIB控制器。两者都是系列巴士。如今，脉冲发生器必须生成脉冲模式以测试这些串行总线。在1980年代，脉搏频率为50 MHz，但今天的疼痛较慢。实际上，键脉冲发生器的速度最高为3 GHz。今天的脉冲发生器会产生叠加和生存，这是8112a不可能的。他们不像以前那样做。当今的仪器比HP8112A更快，更轻，更少的能耗，并且具有更多的特性。今天的乐器与40年前一样强？在40年内问这个问题。
